Porsche 956 Canon – Tamiya 1/24 (VI)

Más avances dentro de la cabina. Al refuerzo longitudinal que está al lado del asiento, creado con plasticard y aluminio, le he incluido un triángulo pequeño en el ángulo inferior, con 3 remaches de 0,5 mm en agujero de 0,4 mm. A su vez, he practicado una abertura a la que he puesto una tuerca de 1 mm, cuya función es el enganche del asiento:

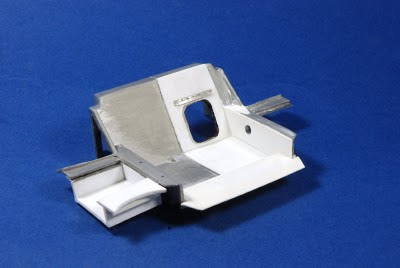

A su vez, he empezado a detallar el lado izquierdo de la cabina. Practicado un agujero con el minitaladro en el respaldo, y recubrí el borde interior con una tira cortada del plomo de las cápsulas de la botellas de vino. Ahí irán unos botes que explico como los hice más adelante. Encima de este agujero, va una centralita enganchada mediante unas tiras de aluminio fijadas con remaches. En las fotos siguientes, vemos lo realizado:

Vamos con los botes del interior del agujero. Como no hice fotos del proceso, he intentado recrearlo con las sobras de material:

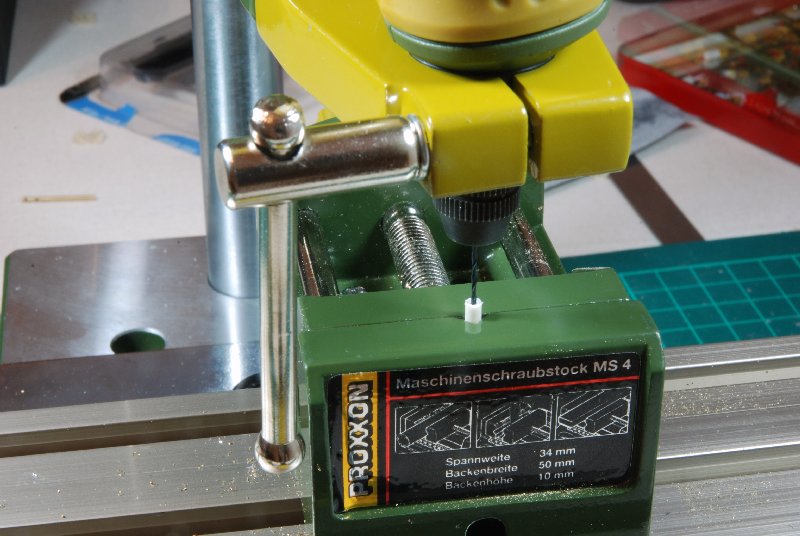

Tomamos varilla de plasticard cortada a medida, y le practicamos un agujero en el centro para meterle una varilla de 1mm. Este proceso lo haremos 4 veces:

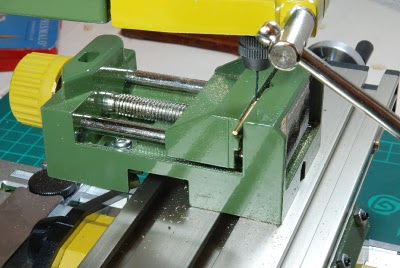

Cada una de esas 4 piezas, irán insertadas en otro tubo de mayor diámetro, al que le practicamos 4 agujeros (para introducir el vástago de la foto anterior). Usamos el minitaladro con la mesa de coordenadas para equidistar los agujeros:

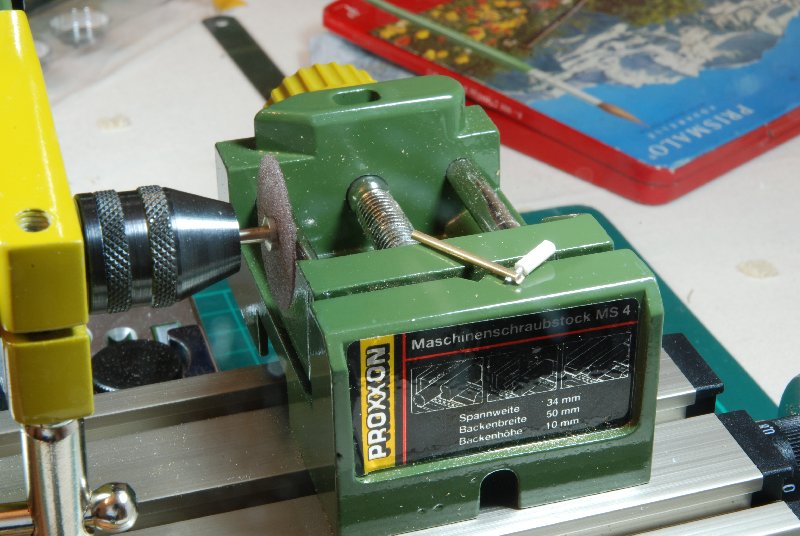

Cortamos ese tubo a la media con el disco:

Juntaremos ahora todo lo costruido: las piezas de plástico con el tubillo introducido de aluminio, y éste último en el taladrado de latón (solo he hecho uno para la explicación, como se ve en la siguiente foto):

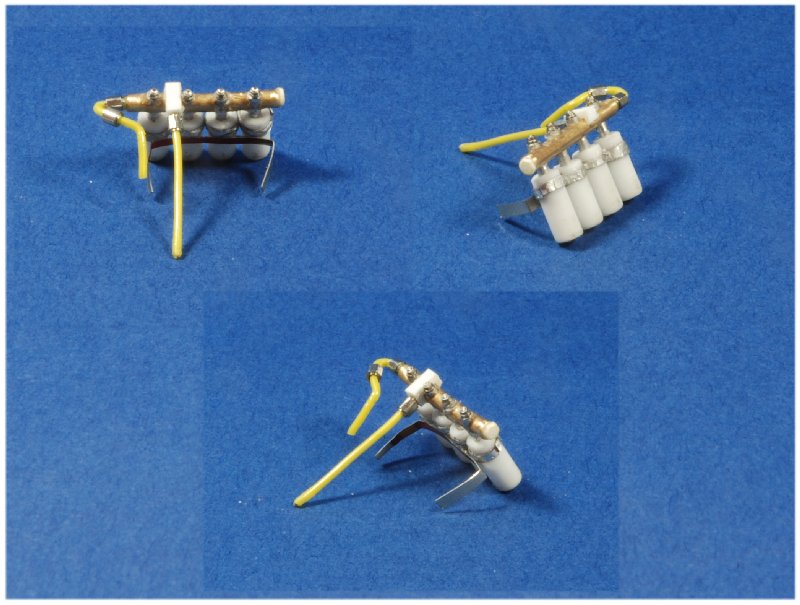

El resultado final, poniendo cables, tornillos y tuercas, así como el anclaje necesario para ponerlo dentro del agujero, es el siguiente:

Faltan de momento, las conexiones eléctricas negras que llevan cada bote (dos), y otro bote separado situado en la esquina opuesta al refuerzo central.

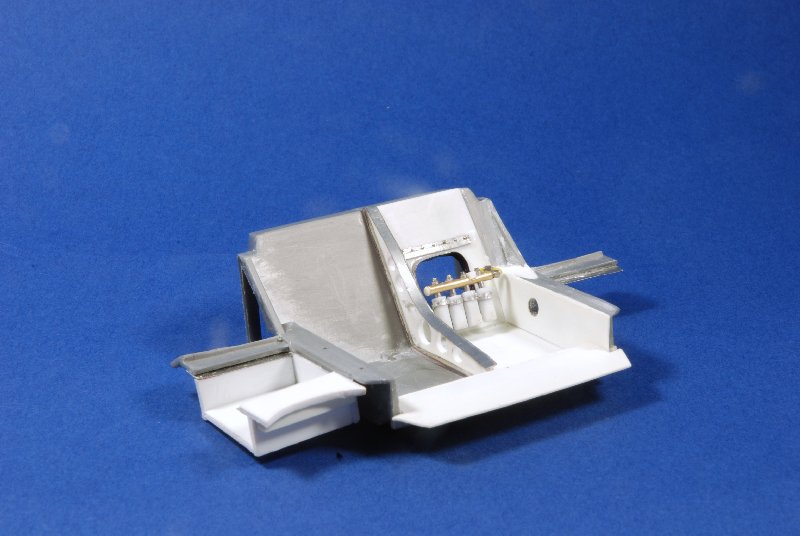

Si ponemos el refuerzo y el grupo de botes en su lugar, queda como sigue:

Pronto seguiré con más avances.
Gracias por mirar!!
